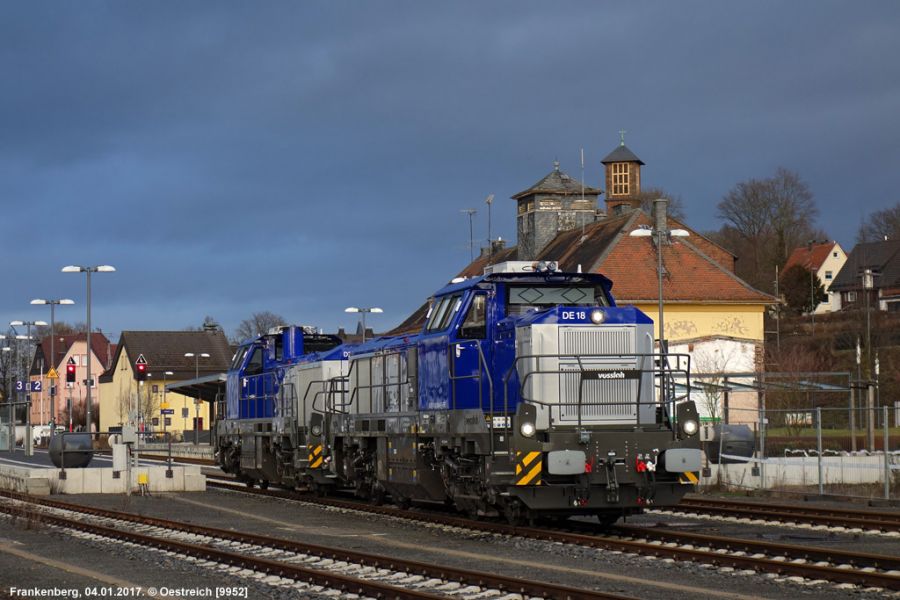

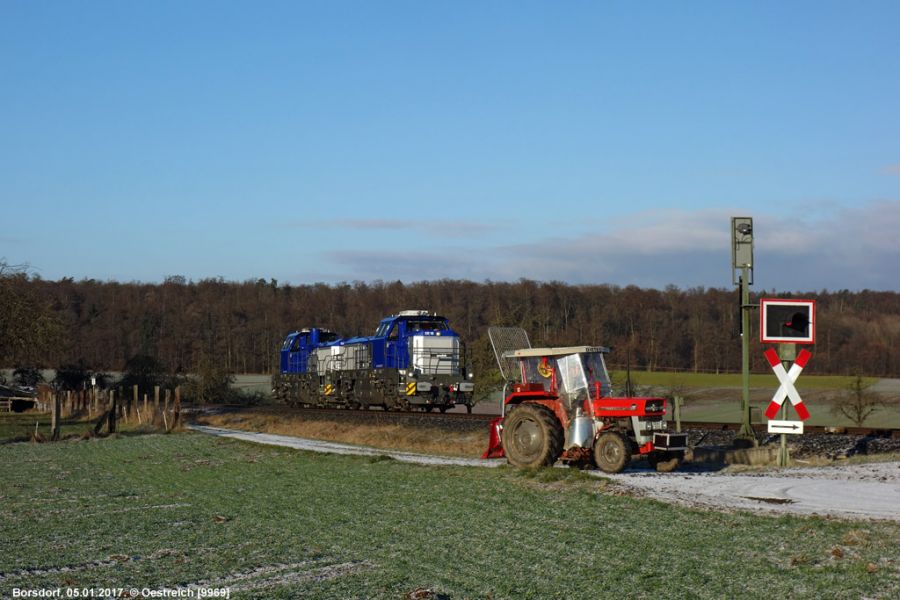

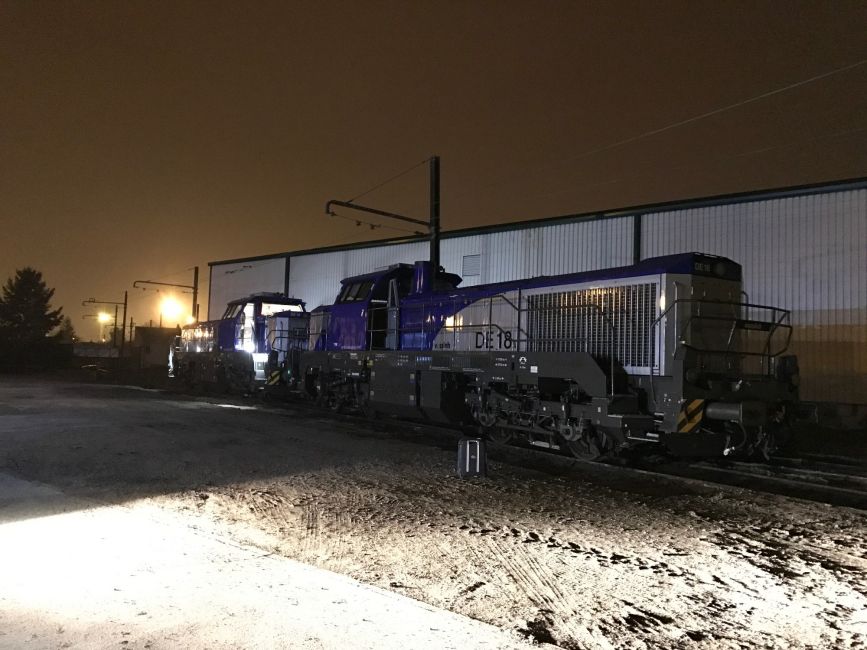

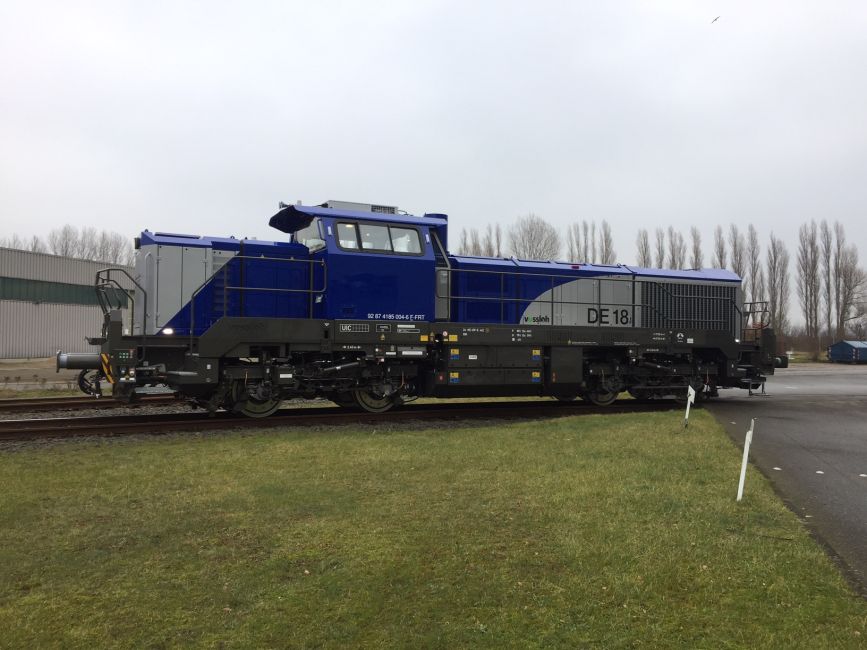

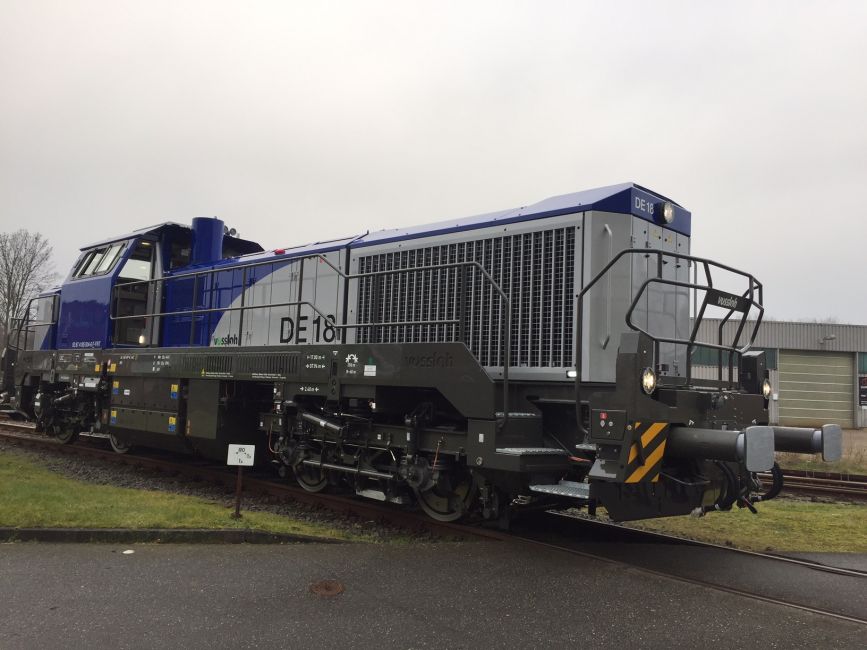

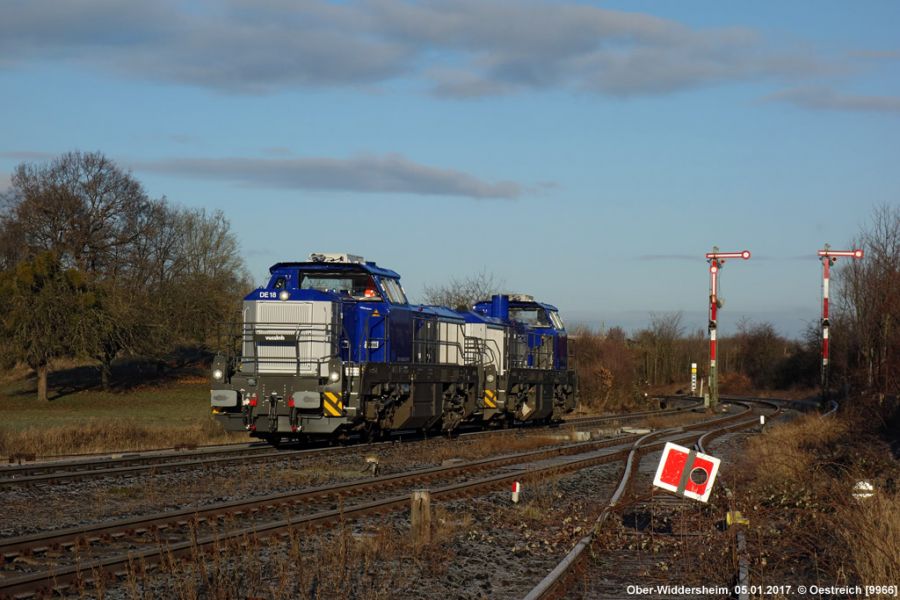

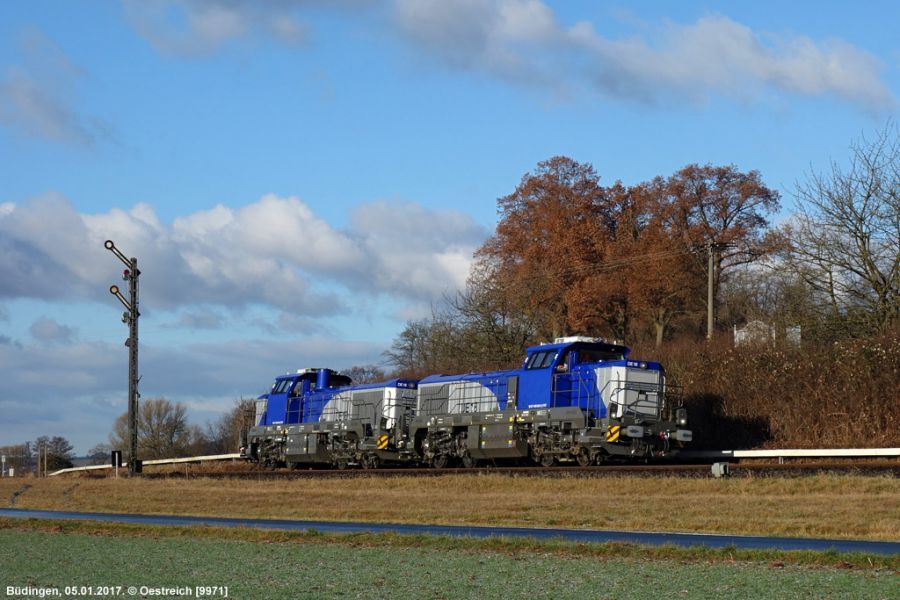

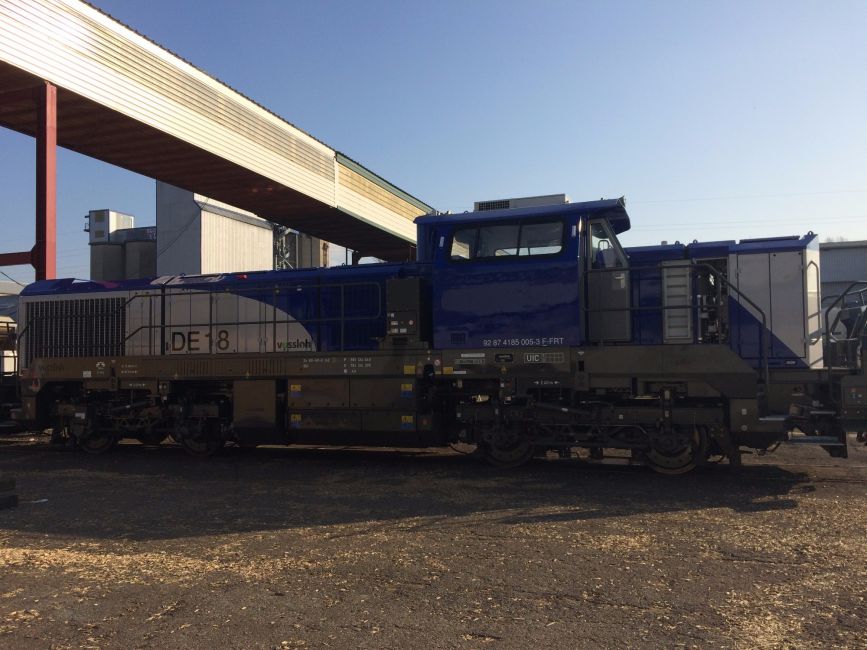

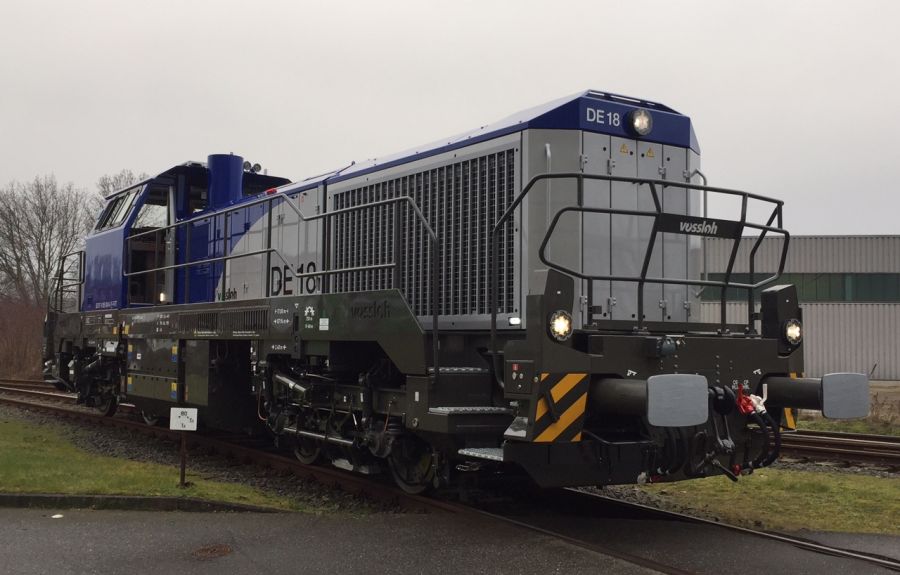

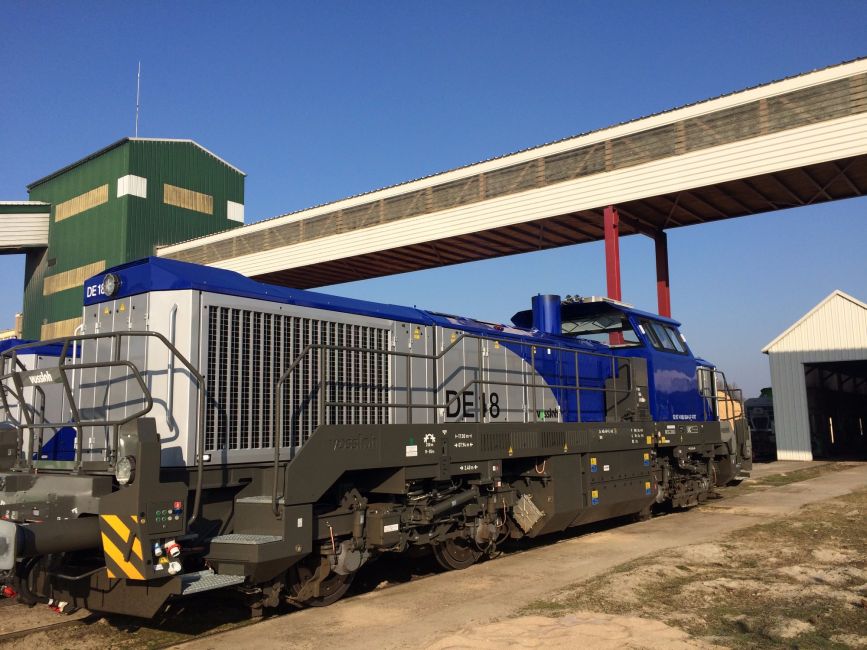

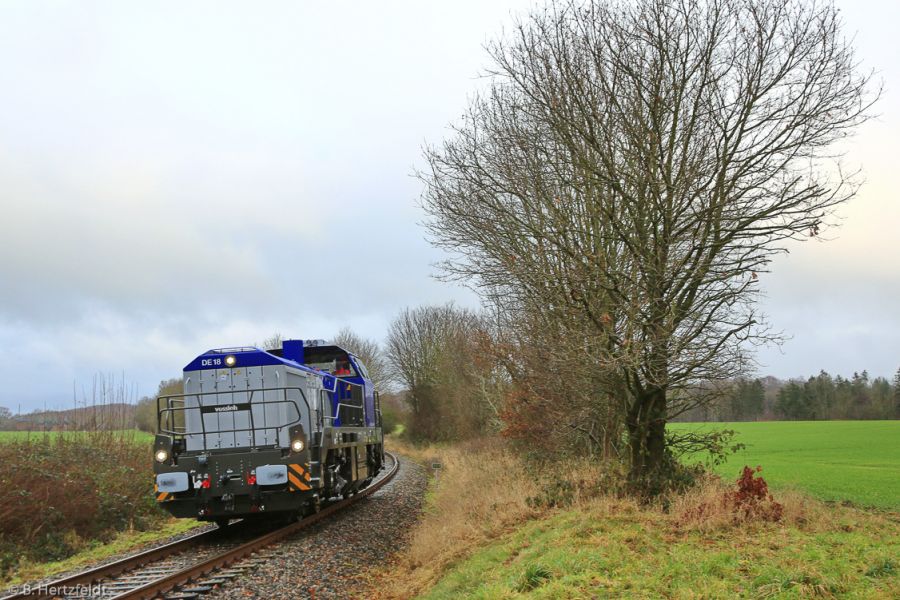

La DE 18 est une locomotive quatre essieux diesel-électrique conçue pour les manœuvres et les grandes lignes.

Avec une puissance de 1800 kW et un poids de 80/90 tonnes, le système de traction diesel-électrique des modèles à quatre essieux offre un haut niveau d'efficacité et possède une architecture redondante pour un fonctionnement grandement sécurisé.

Caractéristiques
Écartement des voies 1.435 mm
Disposition d’essieu Bo' Bo'
Rayon minimal de courbe 55 m
Longueur hors tampons 17.000 mm
Hauteur maximale 4.310 mm
Largeur maximale 3.080 mm
Poids en ordre de marche 80/90 tonnes
Moteur Diesel MTU 12V 4000 R43 (L)
Puissance moteur 1800 kW
Régime moteur 1800 tr/min
Vitesse de marche maximale admissible 100 km/h



Vitesse réalisable [km/h]
Rampe
Tonnage 0 ‰ 5 ‰ 10 ‰ 15 ‰ 20 ‰ 25 ‰ 30 ‰ 35 ‰
100 t 120,0 120,0 120,0 118,8 104,1 91,5 81,0 72,3
200 t 120,0 120,0 104,7 87,8 74,2 63,5 55,2 48,6
300 t 120,0 106,3 85,9 69,7 57,5 48,5 41,7 36,4
400 t 118,3 93,4 72,9 57,6 46,8 39,1 33,4 29,1
500 t 109,6 83,7 63,3 49,1 39,4 32,7 27,9 24,2
600 t 102,6 75,9 55,9 42,7 34,0 28,1 23,9 20,7
700 t 96,8 69,5 50,0 37,7 29,9 24,6 20,9
800 t 92,0 64,2 45,2 33,8 26,6 21,9
900 t 87,8 59,6 41,3 30,6 24,0 2,0
1000 t 84,1 55,7 37,9 27,9 21,9
1100 t 80,9 52,2 35,1 25,7 20,1
1200 t 78,0 49,1 32,6 23,8
1300 t 75,3 46,4 30,5 22,1
1400 t 72,9 43,9 28,6 20,7
1500 t 70,7 41,7 26,9
1600 t 68,7 39,7 25,4
1700 t 66,8 37,9 24,1
1800 t 65,1 36,2 22,9
1900 t 63,5 34,7 21,7
2000 t 61,9 33,3 20,8
2100 t 60,5 32,0 17,3
2200 t 59,1 30,8
2300 t 57,9 29,6
2400 t 56,6 28,6
2500 t 55,5 27,6
2600 t 54,4 26,7
2700 t 53,3 25,9
2800 t 52,4 25,1
2900 t 51,4 24,3
3000 t 50,5 23,6

 Masses remorquées

Vitesse
de marche v [km/h]		 Masse remorquée m[t] pour une pente de
  2,5 ‰ 5 ‰ 7,5 ‰ 10 ‰ 12,5 ‰ 15 ‰ 20 ‰ 25 ‰
0,00 7142,20 4203,96 2965,10 2282,04 1849,27 1550,53 1164,97 926,88
3 00 6865,53 4048,92 2857,63 2199,84 1782,74 1494,65 1122,66 892,83
6,00 6613,57 3909,40 2761,47 2126,54 1723,54 1445,01 1085,14 862,69
9,00 6381,81 3782,62 2674,60 2060,57 1670,39 1400,52 1051,59 835,76
10,00 6308,42 3742,79 2647,44 2039,99 1653,83 1386,68 1041,17 827,41
12,00 6166,77 3666,38 2595,47 2000,70 1622,28 1360,32 1021,35 311,54
12,30 6146,07 3655,27 2587,93 1995,01 1617,71 1356,51 1018,49 809,25
15,00 5965,71 3558,98 2522,82 1945,96 1578,40 1323,73 993,91 789,59
15,60 5926,98 3538,43 2508,98 1935,55 1570,08 1316,80 988,72 785,44
18,00 5776,48 3459,03 2455,65 1895,55 1538,12 1290,21 963,34 769,57
18,00 5727,79 3433,49 2438,56 1882,76 1527,92 1281,73 962,50 764,52
22,00 5539,68 3335,47 2373,23 1834,00 1489,11 1249,53 938,51 745,42
24,00 4977,88 3003,44 2137,72 1651,55 1340,22 1123,78 842,58 667,87
30,00 3852,95 2341,44 1669,19 1289,10 1044,70 874,35 652,46 514,28
36,00 3095,79 1896,51 1354,72 1046,05 846,68 707,29 525,22 411,54
42,00 2550,08 1575,94 1128,38 871,28 704,38 587,31 433,90 337,85
48,00 2137,59 1333,39 957,24 739,22 596,93 496,76 365,04 282,30
54,00 1814,82 1143.11 822,99 635,69 512,73 425,83 311,14 238,85
60,00 1555,59 989,64 714,67 552,16 444,83 368,66 267,72 203,86
66,00 1343,17 863,16 625,28 483,23 388,80 321,49 231,92 175,03
72,00 1166,33 757,10 550,18 425,28 341,70 281,85 201,84 150,81
78,00 1017,23 666,89 486,13 375,82 301,48 247,99 176,16 130,14
84,00 890,22 589,29 430,84 333,06 266,69 218,70 153,94 112,25
90,00 781,08 521,88 382,62 295,69 236,27 193,07 134,49 96,60
96,00 686,63 462,84 340,19 262,74 209,40 170,43 117 29 82,76
100,00 630,58 427,44 314,63 242,85 193,17 156,73 106,88 74,38
102,00 604,39 410,79 302,57 233,46 185,49 150,26 101,96 70,41
108,00 532,39 364,63 269,02 207,25 164,05 132,15 88,18 59,31
114,00 469,07 323,47 238,91 183,65 144,72 115,80 75,72 49,27
120,00 413,14 286,63 211,77 162,30 127,18 100,95 64,38 40,11
